Rata瑞泰发电机负载箱保护功能与上位机软件功能介绍发布日期:2022-04-19 浏览次数:

负载软件

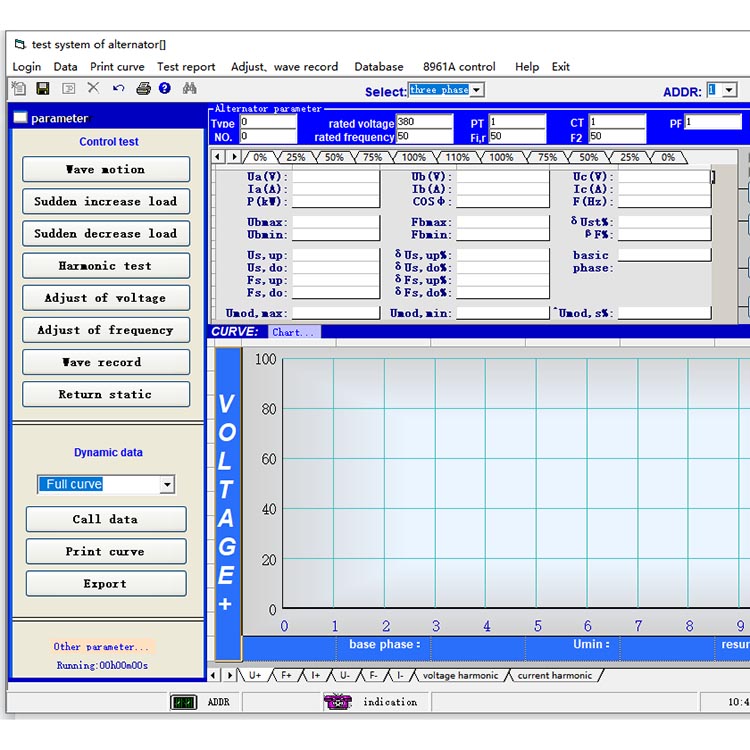

1.发电机负载箱软件功能

(1)通讯方式:智能控制使用网线与 PC 机连接

(2)加载方式:稳态加载(手动加载、预设加载);瞬态加载(突加突卸)。

(3)手动加载:输入功率和功率因数,即按指定数值加载。

(4)预设加载:输入发电机组的相关参数,即可选择 0%、25%、50%、75% 、 100%至 110%等预设比例,自动计算出相应功率,实现快速加载。

(5)并机测试:当多台负载并机时,软件可进行并机测试,既可显示、记录各台负载的参数,也可显示、记录并机后的系统总参数。

(6)实时参数:测试过程中,可通过软件实时显示电压、电流、功率、功率因数、频率、时间等主要参数。

(7)安全监控:可通过软件指示灯,直观监控负载状态,异常停机保护时,提示停机原因。

(8)数据采集间隔:稳态数据最小分辨时间 1s,瞬态数据最小分辨时间 40μs。

(9)稳态数据比较:软件自动列举出波动试验中电压和频率的最大值与最小值,方便用户对参数进行比较。

(10)数据保存与查询:测试数据可保存在软件中,并可根据发电机组编号快速查询历史测试数据。

(11)图形显示:可显示实时或历史测试数据,并支持打印为以下曲线、图形:

电压曲线图

电流曲线图

功率曲线图

频率曲线图

功率因数曲线图

突加电压曲线

突加电流曲线

突加频率曲线

突减电压曲线

突减电流曲线

突减频率曲线

电压谐波曲线

电压谐波柱状图

电流谐波曲线

电流谐波柱状图

录波曲线图

(12)测试报告:可显示并支持打印以下报告:

  • 机组稳态性能测试报告;

  • 瞬态测试报告;

  • 检测数据报告。

(13)数据格式:图表、曲线以 Word 文档格式输出,检测报告以 Excel 表格格式根据客户信息自动生成中英文标准测试报告输出(包括发动机的油压和水温),并支持打印。


2.发电机负载箱保护功能

(1)紧急停止:可手动一键强制卸载,急停锁定状态下不能加载;

(2)过压保护:负载输入电压超过安全阈值时,自动卸载并报警;

(3)短路保护:负载电路配有熔断器,可避免负载短路或电流过大时损坏设备;

(4)温度保护:负载温度超过安全阈值时,自动卸载并报警;

(5)风机联锁保护:未开启风机电源开关前,负载不能进行加载;

(6)风机风量保护:任一台风机的风量不足时,自动卸载并报警;

(7)风机相序自动转换保护:当控制电源线未按正确相序连接时,三相风机也可按正常方向运转;

(8)机箱接地保护:负载工作时为了避免机壳带电,使人发生触电危险,负载柜体设有专门接地保护端子。
