Rata瑞泰1500kW/400V/690V阻性负载箱操作说明书发布日期:2022-10-10 浏览次数:

1、概述

1500kW阻性负载装置是一种利用翅片式电阻、进行发电机带载测试的装置。

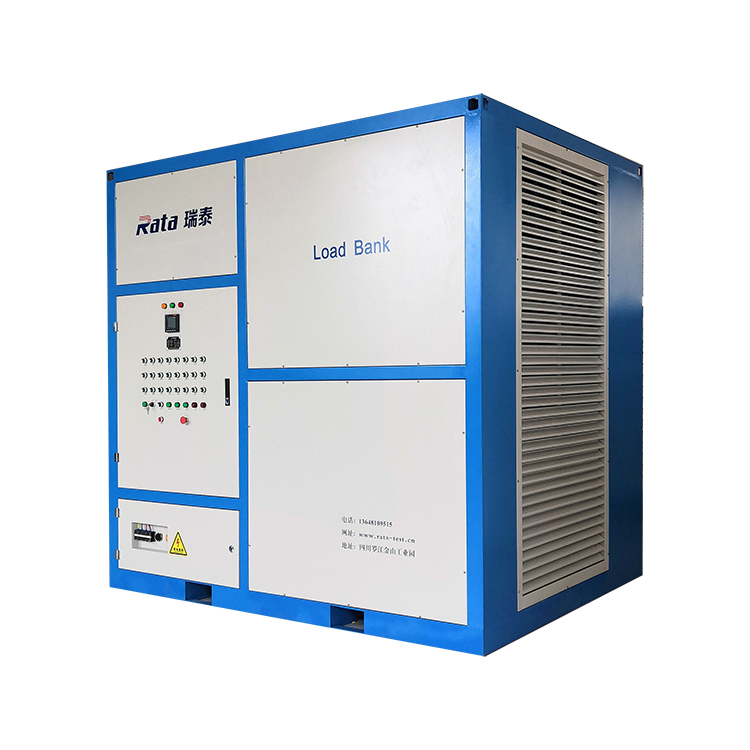

1500kW负载箱

2、装置的组成及技术性能指标

1)主要系统组成:R1500kW/0.4kV/0.69kV可调负载由1个负载箱(包含干式电阻负载、信号采集器件、电气控制部件、数据显示等)组成;

2)负载特性:交流阻性;

3)负载控制方式:本地按钮/远程操作台操作

4)工作方式:连续工作;

5)干式负载自身工作电压: 380V 50HZ

6)检测额定AC0.4KV/AC0.69KV/50Hz

7)冷却方式: 强制风冷,水平方向出风;

8)绝缘等级:F

9测试功能:提供电压、电流电气性能指标检测

10)负载保护:提供过热、短路、急停、过压、过流保护等保护功能

11)防护等级:IP23

12)箱体外壳:使用;

13其他:具备紧急切断功能,在紧急情况下,可通过紧急按钮瞬间切断假负载

14)安装运输:顶部带有吊环。

3、安装及接线指南

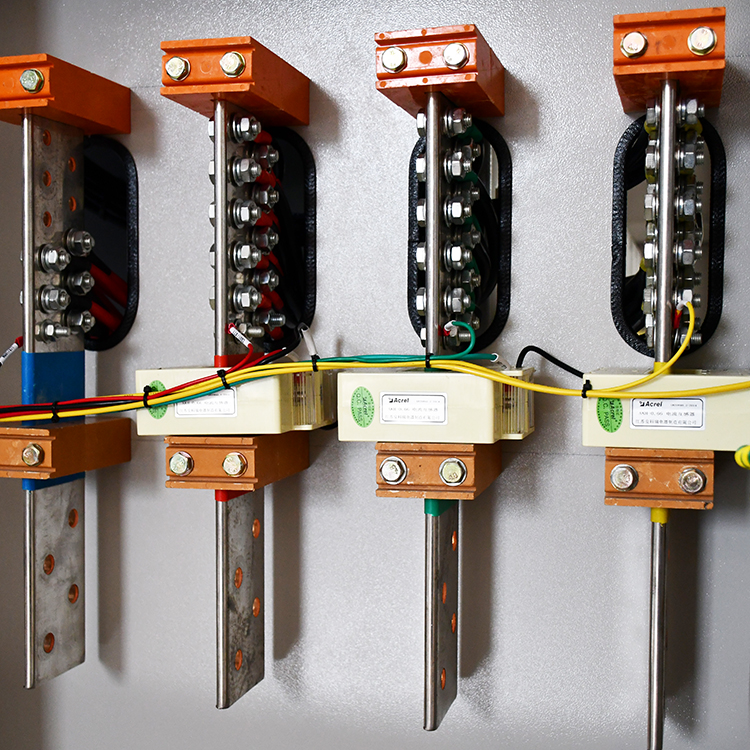

测试电源接线图


4、设备使用说明

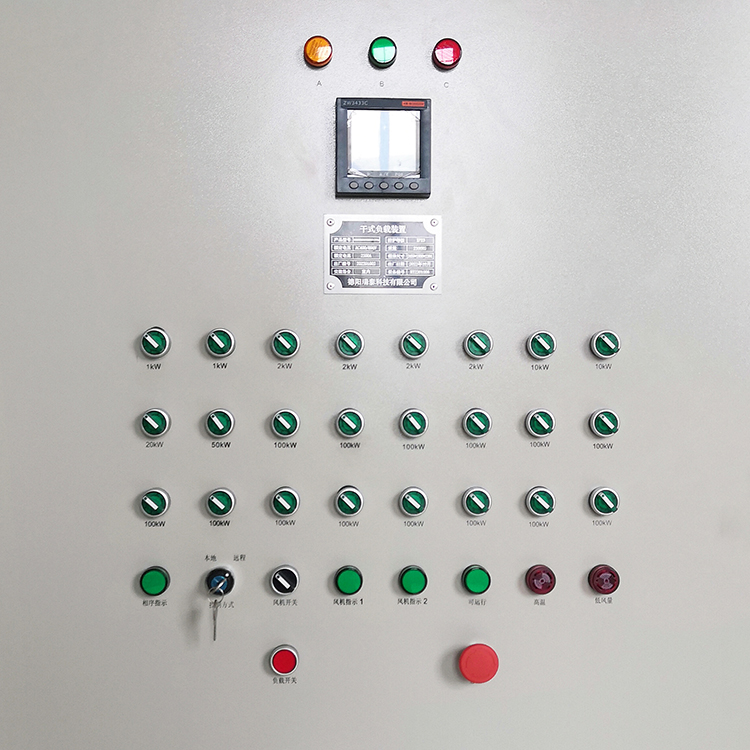

4.1 本地面板说明:

4.1.1 本地面板组成:

      装置本地面板由按键部分,指示灯部分,仪表部分组成;


4.1.2 各按钮和指示用来控制设备以及显示设备的工作状态,按钮与指示意义如下:

工作电源指示灯:工作电源指示灯亮,表示工作电源通电。

控制方式:决定装置处于本地或者远程操作的开关。

负载开关:控制装置是投入或切除负载,点动开关,将选择的负载投入。

紧急停止:用于紧急情况下切断负载,按下开关,装置处于急停状态。

风机运行指示:表示装置风机是否运行的指示,风机启动对应的指示灯点亮。

1~200kW开关:控制装置投入多少有功,开关点亮表示装置投入选择的负载。

1~200kvar开关:控制装置投入多少无功,开关点亮表示装置投入选择的负载。

相序指示:表示装置的工作电源相序是否正确,指示灯点亮表示相序正确。

可运行指示:表示装置是否能投入负载,指示灯点亮表示装置状态正常可投入负载。

高温报警:表示装置是否出现超温,出现声光报警表示装置超温。

风量报警:表示装置是否出现低风量,出现声光报警表示装置低风量。

4.2 本地操作指南

4.2.1操作流程如下:

4.2.2 操作说明:

       本装置提供本地按钮控制功能,方便对装置进行本地控制。面板上分为4个区域:装置控制和状态显示区域;负载加/卸载控制区域;装置选择负载区域;数据显示区域。(注:本地操作仅限于检修时使用

4.3 远程智能界面组成:

设备远程智能界面由急停按钮,数据记录,负载开关,稳态数据,设备状态,有功档位,设置, 加载,曲线,报表组成。

急停按钮:用于负载和断路器的紧急停止。

数据记录:用于记录实验数据和测试报告。

负载开关用于负载的开关

稳态数据:用于显示设备电气参数。

设备状态:用于显示设备工作状态。

档位监控:用于显示档位加载。

设置用于设备的各项参数设置

加载:用于选择负载加载方式和负载加减载。

实验控制用于各项实验的控制与显示

曲线用于电压电流、功率、频率、功率因素的显示,以及突加突卸、谐波曲线的显示与导出。

报表:用于稳态数据与实验数据的打印与导出。

4.4 远程操作指南

4.4.1 远程加载操作说明:

远程手动实验

1.控制端和测试端通电,控制端电压为380V测试端电压为400V

2.本地面板控制方式选择远程。

3.打开风机,待风机全部启动后,相序指示和可运行行指示的灯亮之后,就可以准备加载。

4.进入软件界面,在设置界面进入基础设置,在PLC连接里1号机点击连接8961配置里,选择1号仪表,点击连接,然后退出进入主界面。

5.监测稳态数据、挡位监控和设备状态,仪表连接成功后,进入试验控制界面,按总负责的0%25%50%75%100%110%在加载-固定加载界面进行加载,然后在试验控制界面选择相对应的位置进行试验。(加载时需要按下数据记录和负载开关按钮)。

6.选择加载-固定加载界面,在突加突卸加载位置直接输入需要加载的功率,按下突加试验按钮,等待试验结束;在突加突卸加载位置直接输入功率0,按下突卸试验按钮,等待试验结束。

7.进入报表-试验记录界面,导出试验记录。

远程自动实验

1.控制端和测试端通电,控制端电压为380V测试端电压为400V

2.本地面板控制方式选择远程。

3.打开风机,待风机全部启动后,相序指示和可运行行指示的灯亮之后,就可以准备加载。

4.进入软件界面,在设置界面进入基础设置,在PLC连接里1号机点击连接8961配置里,选择1号仪表,点击连接,然后退出进入主界面。

5.监测稳态数据、挡位监控和设备状态,仪表连接成功后,进入加载-分段加载界面,选择是否加载里需要加载的0%25%50%75%100%110%和相对应的自动试验里的试验,在负载设置里输入总功率,点击开始,自动试验开始,等待试验结束,导出报表(加载时需要按下数据记录和负载开关按钮,自动试验不包括突加突卸试验)。

5、注意事项以及故障排除方法

5.1 设备使用前注意事项:

检查测试电源连接线是否正确。

设备工作电源连线是否正确,相序是否正常。

远程控制面板快插线是否连接正确。

设备进出风口2米处不能又障碍物或易燃易爆物品,以免造成设备散热不良或出风口热风引发危险。

设备使用前是否安全可靠接地。

确保设备所有按钮处于初始状态。

确保电脑IP处于192.168.2.XX网段。(其中负载本体PLC IP地址为192.168.1.4,请勿更改相关IP设定)。

5.2 设备使用时注意事项:

被测电源应符合设备测试要求。

在急停按钮按下后,应将负载开关复位,以免急停按钮复位,造成负载突然恢复加载。

设备使用过程中,应注意安全,防止触电。

5.3 常见问题处理表

现象

原因

对策1

对策2

风机无法开启

工作电源异常

相序错误

检查电源电压是否正常。

检查相序是否正确

风机正常运转,出现低风量报警

风量检测开关异常

检风量检测开关中接近开关是否异常

检查风量检测开关中百叶是否卡死

高温报警

高温报警温度设置错误

负载出现高温报警

软件正确设置高温报警

(报警参数参照附图)

卸载负载,带负载冷却。

远程手动无法控制

本地控制方式异常

网线未连接成功

PLC通讯不成功

确保本地控制方式处于远程模式

检查网线是否正常

重启PLC

更换PLC

远程自动无法控制

远程控制方式异常

通讯参数设置错误

确保控制方式处于远程自动模式

设置好通讯参数。

6、设备维护

在使用1500kW负载箱半年要对设备内部进行灰尘处理,使用吸尘器进行清洁,在使用环境比较恶劣的情况下,要适当缩短设备维护间隔时间。

设备在使用过程中风机带有轻微振动,在使用2000个小时后,要对风机固定件进行加固。

如果发现设备出现油漆损坏,应及时修补。
