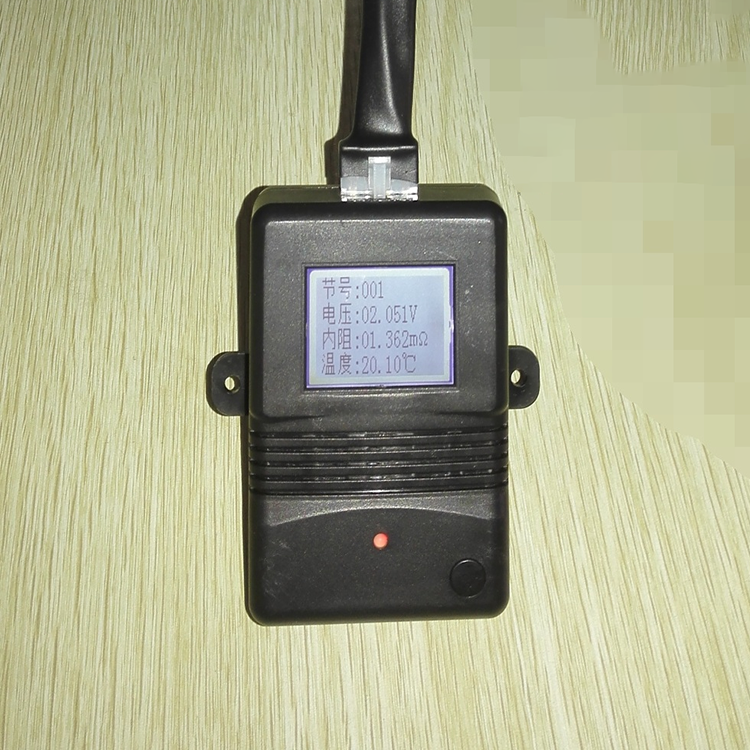

RT-JC306单节蓄电池内阻温度监测模块是针对蓄电池的运行机理以及失效模式开发的，同时综合各种功能的智能蓄电池内阻模块，能够准确测量单体蓄电池的内阻、温度以及电压等参数，通过串口通讯协议对其进行操作，实现对蓄电池的连续监测.

    每个分析模块提供2个电源接头，分别连接到电池单体的正负极，另外每个模块提供2个通讯口，可级联形成S-BUS 总线链或总线环。对于一组蓄电池而言，需要提供一组模块，并将这一组模块的通讯口级联， 组成一条S-BUS 总线,通过RS485接口接入监控模块EISU/SISU 即可。

每个分析模块可采集电池单体的以下参数: 电池单体电压，可监控2V、6V、12V 单体; 电池单体温度，以保证蓄电池组良好的工作环境; 电池阻抗，有效监测电池容量及工作能力和蓄电池组容量分析。

★该模块的常规参数如下：

  1） 测量电压：0V-16V，精度：+/- 0. 5%。

  2） 温度误差：+/- 2℃。

  3） 内阻的测量重复度：+/- 0.5%。

  4） 全部采用接插件，安装极为快捷。

  5） 省电模式下<3mA。

★比较市场同类蓄电池监测产品主要有以下5个优点：

 1）分布式安装，模块与蓄电池一一对应，现场布线简单且工程成本低。

  2）独立的模块使得监测非常灵活，相对于集中式监测产品来说在蓄电池数量少的地方更凸显优势。

  3）模块采用脉冲电流放电法测量内阻（见下图），放电电流小（12v蓄电池放电电流小于 2A），安全且对蓄电池不易造成伤害。

  4) 测量的阻值可靠，抗干扰能力强。

   可以测量单个VRLA电池或富液式电池的电压，温度和内阻，通过专属总线传送给数据服务器。配合使用的可视化软件，用于图形化显示各种数据，报警以及生成各种报告。

  5）外观尺寸：90mm*60mm*31mm。

★该模块的参数如下：

  1） 测量电压：0V-16V，精度：+/- 0. 5%。

  2） 温度误差：+/- 2℃。

  3） 内阻的测量重复度：+/- 0.5%。

  4） 全部采用接插件，安装极为快捷。

  5） 省电模式下<3mA。

OEM厂商也可以仅使用该模块与其自身的系统配合形成具有自身特色的蓄电池监测系统，瑞泰科技提供通信协议。
