一、验证原则
1、科学性：根据项目实际情况，制定科学的测试流程和方法。
2、规范性：严格遵照国家、行业有关规范与标准、数据中心设计规范，有序地开展工作。
3、安全性：遵从安全文明实施要求，杜绝发生安全隐患，规避安全风险。智能负载箱通过固态继电器，接通/断开无触点开关控制，负载功率为无段式，并且不会产生电弧，操作人员通过键盘输入，微机发出指令，固态继电器无触点控制，测试人员不用接触任何开关，安全性达到100%。
4、准确性：智能负载箱为负载、仪表一体化，完全脱离电压表、电流表、功率表、频率表等外置仪表，实时采集数据，计算机自动生成数据，数据精确度可达到99.99%。智能负载箱采用固态继电器控制负载的功耗元件，高速功率采样调整模块采集、对比数据。根据系统所设定的负载功率，利用实时采样，反馈功率与设定功率进行比较，实现闭环控制，进行功率校正。
5、便携性：智能负载箱体积小，占地面积小且便于运输；负载箱采用轮动式，移动方便。
6、完整性：完整反映和记录机房运行实际情况。
7、有效性：测试过程客观公正，测试结果真实有效。
二、主要检测设备介绍
1.RT-400V/500kW负载箱介绍：
系统参数 | |
额定电压和频率 | 400V/50Hz |
最大负载功率 | 阻性负载：1kW-500kW |
负载精度（每档） | ±3% |
负载精度（整机） | ±3% |
三相不平衡度 | ±3% |
显示精度 | 0.2级 |
控制电源 | 外接交流380V/50Hz |
接线方式 | 负载电源输入——铜排（星接） 控制电源输入——接线端子（三相四线制） |
绝缘等级 | F级 |
防护等级 | IP23 |
工作场合 | 户内或户外 |
冷却方式 | 强制风冷，侧进风，侧出风 |
运输 | 吊装，机箱顶部有承重吊环 |
控制方式 | 本地手动控制 |
测控功能 | I、V、HZ、KW、COSΦ等实时显示，电气性能指标检测，系统电参数监控,仪表显示精度0.5级，采样精度0.2级 |
机箱颜色 | 按客户要求 |
机箱尺寸 | 负载箱：约1800mm*900mm*1100mm（宽×深×高；仅作参考） |
重量 | 约500kg（仅作参考） |
工作环境参数 | |
工作温度 | -10℃～+50℃ |
相对湿度 | ≤95% |
海拔高度 | ≤2500米 |
大气压力 | 86～106kPa |
（1）控制方式选择：按钮手动控制负载。
（2）触摸屏控制：风机、电阻控制由控制面板通过按钮完成启停、投切操作，控制模式为手动控制模式，可通过选择按钮投切有功，选择和投切相关回路。
（3）数据显示：通过测量仪表可显示每相相电压和线电压、每相电流、每相有功功率和总功率、频率和功率因数。
（1）紧急停止：可手动一键强制卸载，急停锁定状态下不能加载。
（2）过压保护：负载输入电压超过安全阈值时，自动卸载并报警。
（3）短路保护：负载电路配有断路器，短路时自动卸载。
（4）温度保护：负载温度超过安全阈值时，自动卸载并报警。
（5）风机联锁保护：未开启风机电源开关前，负载不能进行加载。
（6）风机风量保护：任一台风机的风量不足时，自动卸载并报警。
（7）风机热过载保护：任一台风机不能正常运转时，自动卸载并报警。
（8）风机相序保护：设有相序控制器，当风机相序错误时，风机不能开启。

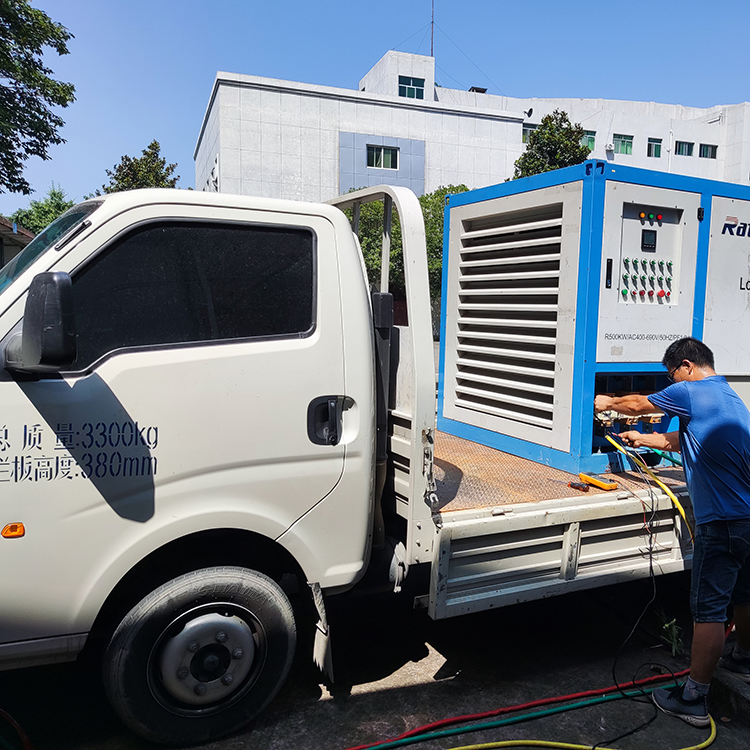

五、Rata瑞泰负载柜租赁-系统组成：

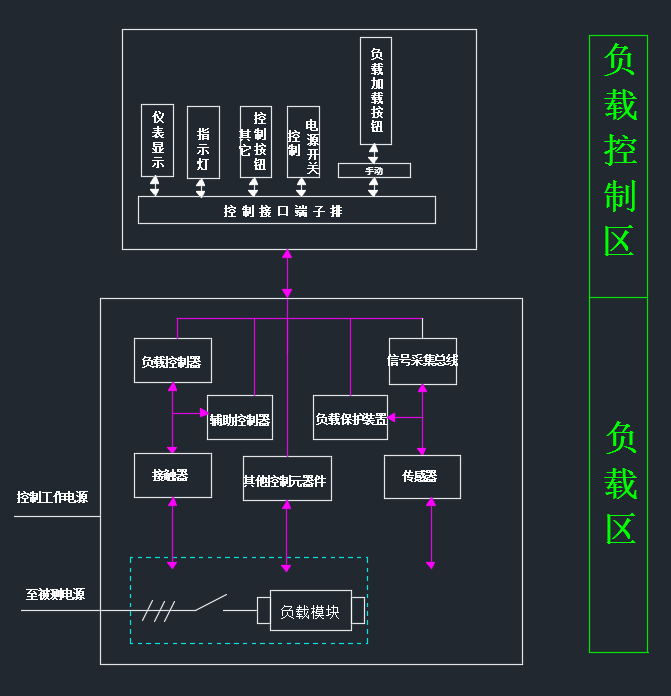

六、系统原理:
（1）系统功率通过接触器执行投切。
（2）系统对于风机风量、和负载区域温度都有保护功能，防止故障损坏设备。
