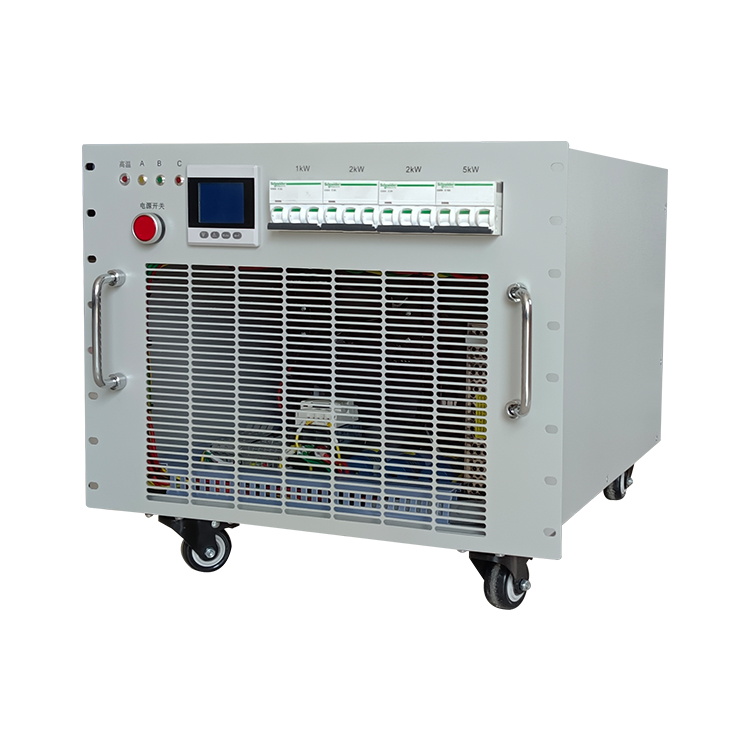

变频器假负载的原理是使用电阻来限制流量。当模块驱动异常时,模块短路块,灯泡通常用作假负载,电源为380V的用两个220V/60W串联使用灯泡的优点是它会发光。当变频器(无法连接电机)启动时,灯泡亮起,说明有异常情况。该电阻起到限流作用。当模块短路时,模块不会燃烧。启动后,测量变频器输出正常,然后拆除假负载。以下是变频器假负载的使用实例:如何连接变频器假负载:直流储能电容器和三相假负载连接IGBT之间,在电路中一般连接铜排或快速熔化,直接连接快速熔化,无快速熔化拆除连接铜排,实际上是三相逆变IGBT断开正电源和直流储能电容器。必须在电容器后面,如充电接触器之间的直流电容器储能,当逆变电路出现问题时就足够了IGBT炸掉。断开点加两个25W 220V直流电路电压为540V左右,单个灯泡的耐压性不够。当逆变电路出现问题时,灯泡具有限流保护逆变模块的作用。
上电过程:空载:输出不连接负载,如上电后出现以下情况
A:变频器不工作,灯泡一亮,说明三个逆变器模块中至少有一个上下桥IGBT 漏电,这个问题,有时低压不会表现出来,但直流540V高压时漏电流大,说明模块内绝缘有问题。这种问题可能会发生IGBT如果拆下U相灯泡不亮,说明U相坏了。
B:上电后没问题,但一运行就亮了,灯泡的亮度随频率而变化。说明三相模块中一相上桥或下桥损坏。例如,假设U相上桥V1收到触发激励信号并饱和导通的U相下桥V已饱和导通V电源短路形成,因此发光。
C:上电后和运行都不亮。此时,三相输出电压可以用指针表的交流档测量,三相平衡是否随频率均匀增加。此时说明模块基本问题不大,可以带负荷实验。
D:上电和运行灯泡不亮,测量三相输出电压不平衡,说明某相IGBT内部开路导致导通内阻增大,接近开路状态。
如何测量这个问题:
1、用指针万用表的直流齿轮测量三相输出与地面或进线零线之间的电压。正常情况下,直流成分几乎为零。如果出现直流电压,说明某相上下桥的一不良,导致输出正负半波不对称。
2、测量三个输出和直流母线电压的正负端,在正常情况下分为直流母线电压。如果某一阶段大于母线电压的一半或直接接近母线电压,则该阶段IGBT半桥导通不良。
但也要注意几个问题:
1、连接到电容器和模块,而不是整流器和电容器,因为电容器放电足以烧坏模块。
2、当开关电源通过快速熔化时,假负载不能放在快速熔化上。 然后灯泡会亮起,有时开关电源不工作!
3、假负载也应连接到直流电压检测点后面,这样当变频器输出异常电灯亮时,变频器就不会跳过低压假负载很受变频器维修新手的欢迎,因为假负载简单易做,成本低,可以放心直接安装模块试验机,可以保存很多模块,也不需要经常使用示波器看波形,变频器输出电压平衡基本完成。然而,这些只适用于功率较小的变频器,如一些70或80KW,上百KW变频器不可能有这么大的电源容量,需要工厂和专业的实验设备。对于维修后的变频器,最好按照变频器的行测试,然后交付给用户,这是最安全可靠的方法。
