我们该如何确定你的备用电源会在市电停电时提供维持运营所需的电力性能?
大多数行业都会使用备用电源,如UPS和发电机,在停电期间为其设施持续提供电力。负载箱允许您在需要时测试电源,以确保在最需要时提供可靠的电源。
选择正确的负载箱对于准确的电源测试至关重要。为了帮助您找到符合设施需求的最佳负载箱,本文论述了您可以使用的各种类型的负载箱、每种类型的常见应用程序以及租用负载箱的好处。
有哪些类型的负载箱?
市场上有六种类型的负载箱。每种类型都有不同的功能,允许您执行多种类型的测试。它们还具有许多不同的尺寸和配置,以满足特定的电源需求。如果商业类型不能满足您的需求,也可以找负载箱生产厂家定制负载箱。
电阻负载箱是最常用的负载箱类型。它们的工作原理是从连接的电源中抽取一个实际的指定电力负载,并将该能量转换为热量。
通过使用电阻负载箱,您可以测试通用电源,以确定它们是否适合处理典型负载。该测试过程还确认电源的冷却、发动机和排气系统功能正常。
大多数电阻负载箱包含内部冷却系统,但一些型号依靠发电机等外部来源的气流来维持安全温度。
电阻负载箱的常见应用包括:
满载测试:电阻负载箱可以在1.0的功率因数下施加高达100%的负载,这允许您测试电源在满载下的响应能力。
防止湿堆:许多柴油发电机仅在50%或更低的负载下运行,这会迅速导致湿堆。使用电阻负载箱,您可以向发电机施加比典型负载更高的负载,这会烧掉发动机中的堆积物。
性能优化:您可以通过补充电源的实际负载来优化性能。这可以防止或清除湿堆,并正确处理废气,保持电源内部系统清洁。
因为无功负载箱可以模拟类似于典型运行条件的负载,所以它们是关键设施调试测试最合适的负载箱类型。
与电阻负载箱不同,无功负载箱可以测试电源的全视在功率,单位为千伏安(kVA)。这使得他们成为在关键任务操作中测试应急备用发电机的特别有效的装置。此外,除非制造商在发货前测试了其带载能力,否则您需要在首次安装使用时测试该电源,以确保其在铭牌上的额定功率下运行。
无功负载箱在75%负载下产生0.8的滞后功率因数,这会导致测试电源中的电压下降。此属性允许您测试电源对电压骤降的敏感性。
3.电阻无功负载箱
电阻无功负载箱结合了电阻和无功模型的特性,使它们能够为两种负载类型提供电源。这种混合能力使他们能够产生与典型使用条件非常相似的负载,从而能够对UPS和发电机系统进行更彻底的性能测试。
根据机组大小,电阻无功负载箱容量在功率因数为0.8时可为300至1875 kVA。在相同功率因数下,其负载容量范围为240至1500 kW。
4.电感负载箱
电感负载箱包含铁芯或空气铁芯,从而产生滞后功率因数负载。因为电感负载箱抵抗电流变化,所以电流滞后于电压。这些负载的额定功率通常为相应电阻负载的75%,从而产生0.8的功率因数。
电感负载箱通常与电阻负载箱一起使用,以有效地测试整个系统。
这些装置有两种电源:
有功:测试设备所做的工作产生真实的能量,例如旋转电机所提供的能量。
无功:电感负载箱通过无功功率产生磁场。
负载箱消耗的总功率是两种功率的组合,并使用无功伏安(VAR)计量。
5.电容负载箱
与电感负载箱相比,电容负载箱中的电压滞后于电流。电容性负载的无功功率与电感性负载的极性相反,这就是它们具有负VAR值的原因。
电容负载箱比电阻负载箱或电阻电感负载箱更不常见。由于它们更擅长模拟计算机和电信系统特有的电气和非线性负载,因此经常用于调试医院和数据中心等设施中的关键任务电力系统。您还可以使用电容负载箱定期监测发电机和UPS性能,以确保您的电源能够处理紧急情况。
6.电子负载
电子负载是高度可编程的设备,允许您确定电源的平均和最大负载容量。它通过向测试电源施加电负载来工作,从而提供精确的读数。电子负载可以是交流或直流的,具体取决于预期测试。
通常,电子负载的价格高于其他型号,但其精度和编程能力在许多不同的设置下提供了可靠的结果。您还可以将它们与外部组件(如自动测试设备(ATE))一起使用,以运行一系列使用传统负载箱通常无法实现的测试。
除了测试电源功能外,电子负载的一些常见应用包括:
燃料电池测试
设计验证
设备故障排除
测试多单元生产
测试电信组件
7.假负载定制
如果标准负载箱不足以满足设施的特定需求,请考虑实施假负载定制解决方案。
您需要定制多大容量的负载箱?
您希望确保您选择的负载箱能够处理您希望执行的测试,而不会超出您的需求太多。然而,如果没有为各种应用程序定义所需的负载箱大小的可靠法规,选择适合您需要的装置可能会很困难。
通常,您需要选择容量等于或大于电源额定输出的负载箱。使用具有这种容量的装置,您可以在典型操作条件下或接近典型操作条件的条件下测试电源-这样,您就可以确定电源是否能够处理紧急情况。
固定式与便携式负载箱
您选择的负载箱测试选项应与您的应用程序相匹配。例如,假设您经常需要在医院或酒店等设施中测试大型发电机。在这种情况下,固定负载箱将允许您进行定期测试,以监控电源的长期状况,这也有助于使预防性维护更加容易。
另一方面,使用许多不同电源以较低输出水平运行的设施将受益于便携式负载箱,该负载箱可以在区域之间轻松移动。根据每个用例,这两种类型都有其他优点和缺点。
固定负载箱

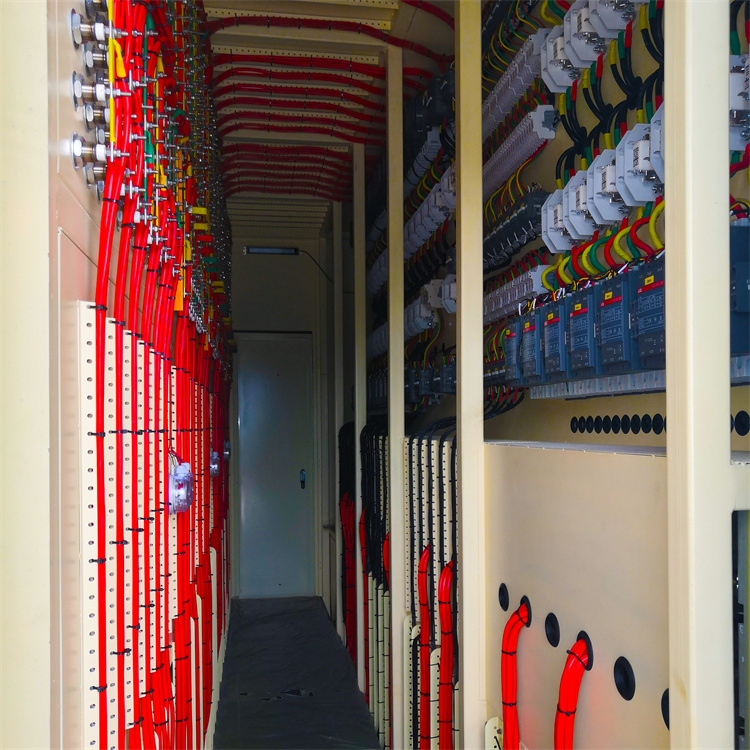

固定负载箱是构建在结构中的较大装置。通常,它们的最大额定功率高达3000kW,交流(VAC)中的最大系统电压高达600V。这些大型单元比便携式负载箱需要更多的空间。
因此,它们最适合需要频繁测试或负载补充的设施。它们也适用于连接多个电源的大型系统。在这些应用中,母线槽、断路器和凸轮型连接器面板等组件可用于促进每个备用电源和负载箱之间的连接。
固定负载箱的一个示例是屋顶或管道安装的组,其直接安装在电源上或管道中,并且通常依赖于电源来冷却气流。它们通常处理400至1000kW的最大负载,是提供补充能量和防止柴油发电机湿堆的理想选择。
便携式负载箱
便携式负载箱是紧凑型负载箱,您可以从一个测试站点移动到另一个测试点。便携式负载箱可处理最高1000kW的负载和最高600 VAC的系统电压,使其适用于需要较低功率水平的应用。
这些装置一般都很轻,最小的型号只有70磅重。型号的大小取决于最大负载和应用,但都是高度便携的,提供了难以置信的灵活性。
对于特定的应用,它们也有各种配置。例如,机架式负载箱(也称为服务器机架加热器)专门设计用于数据中心。这些负载箱直接安装在数据中心机架上,通常在数据中心调试期间使用,以确保在将任何计算机引入中心之前,设施的加热和冷却系统按需运行。
拖车式负载箱是一种更大的便携式负载箱,适用于现场发电机使用远程负载箱的设施。与额定功率高达3000 kW的其他便携式型号相比,拖车式负载箱具有更大的测试能力-类似于高容量固定型号。您可以使用卡车轻松地在测试地点之间运输它们,并且在空间有限的应用中可以使用低姿态模型。
什么是远程控制负载箱?
远程控制负载测试是负载测试很重要的一种测试方式,它创造了一种比以前手动负载箱更精确的方法来获得准确的结果,从而彻底改变了测试过程。
远程控制负载箱允许您从一个移动接口同时控制多个联网负载银行。这种连接提供了难以置信的灵活性,允许您进行广泛的系统范围测试,或在网络的特定部分进行定位,以找出弱点。
远程控制负载箱的好处是什么?
远程控制负载箱对于涉及多个电源的复杂系统(如数据中心和大型医院)非常有利。
远程控制负载箱的一些好处包括:
降低成本:测试复杂系统的传统方法需要许多技术人员同时在现场工作。远程测试无需在测试期间手动激活每个加载序列,这意味着您可以雇佣更少的技术人员。
节省时间:远程测试多个电源意味着您不必从一个电源移动到另一个电源进行测试-您可以使用数字接口从一个位置收集整个设施中的数据源。
提高投资回报率:减少劳动力成本和测试时间意味着您比使用传统技术更快地收回投资成本。
增加灵活性:先进的远程控制系统为IT系统提供额外的测试功能,如故障诊断、自动电压校正和负载伺服模式等。
你应该租一个负载箱吗?
对于许多组织来说,租用一个负载箱是购买新单元的一种方便、经济高效的选择。
考虑以下因素可以帮助您确定租赁是否适合您的设施:
测试频率:所有设施都必须在调试过程中进行负载箱测试,但医院和呼叫中心等任务关键行业必须比其他行业更频繁地进行负载测试。只需要偶尔测试的组织可能希望租用一个负载箱。
内部资源:缺乏适当的专业知识和工具来执行负载箱测试的公司可以从负载箱租赁中受益。许多供应商提供专家支持,帮助客户充分利用他们的租金。
可用空间:当您购买负载银行时,您需要确保您有足够的空间,即使您的设施需求发生变化。在不使用时,您还必须找到一个地方来存放它,这可能会占用设施中的宝贵空间,或者如果您租用存储空间,会增加存储成本。
不断变化的需求:如果您需要进行多种测试,或者如果您的设施的测试要求发生变化,根据需要租用不同类型的负载银行可以为您节省资金和麻烦。
