产品概述
Rata-R500kW/L375kvar/400V/PF0.8阻感一体负载箱是我公司为国外某船厂定制的船厂专用负载箱。无功功率为375kvar，功率因数为0.8。配备电气显示仪表，分别显示低电流数据和高电流数据。同时，配备发电机专用检测仪，该负载箱设计有测试电源输入指示灯、工作电源输入指示灯、其他保护开关和报警信号指示灯。
应用场景
部分参数
| 备注：所有参数均可定制 | |
| 产品名称 | 阻感一体负载箱 |
| 产品规格 | R500kW/L375kvar/AC400V/PF0.8 |
| 产品组成 | 一个负载箱（包括钣金柜、电阻负载、控制系统，发电机检测仪，电气控制组件） |

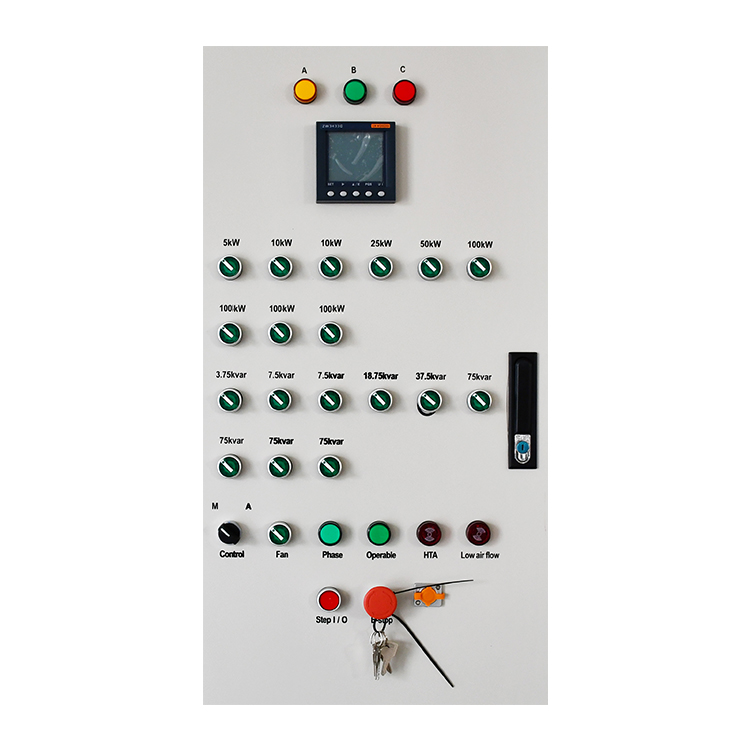

| 负载档位 | R500kW：5kW，2*10kW，25kW，50kW，4*100kW L375kvar：3.75kvar，2*7.5kvar，18.75kvar，37.5kvar，4*75kvar |
| 接线方式 | 铜排 |
| 电阻/电抗 | 各电阻元件：绝缘阻抗DC1000V/100MΩ以上 耐受交流2000v电压5min 每个电阻管的电阻误差：±3% |
| 控制方式 | 本地手动控制，远程自动控制 |
| 负载精度 | ≤3% |
| 不平衡度 | ≤1% |
| 最小档位 | 5kW/3.75kvar |
| 工作方式 | 连续工作 |
| 负载保护 | 短路、过流、过压、高温、风机故障、急停保护 |
| 控制电源 | TN-C，380V/50Hz |
| 冷却方式 | 强制风冷，水平出风 |
| 绝缘等级 | F |
| 显示精度 | 0.5% |
| 采样精度 | 0.2% |
| 显示参数 | 三相电压、三相电流、频率、功率等 |
| 负载扩展 | 可进行多个负载并机扩展 |
| 参照标准 | 符合International标准、船舶标准、Military标准和电信标准 |
| 柜体颜色 | 定制 |
| 负载体积 | 1110mm*1650mm*2100mm（长*宽*高） |
| 负载重量 | 2T |
| 环境气压 | 86kPa至106kPa |
| 海拔高度 | ≤2500m |
产品规格
| 备注：所有参数均可定制 | ||||
| 功率（kW） | 电压（kV） | 频率（Hz） | 尺寸（mm，L*W*H） | 重量（Kg） |
| 低压负载箱 | ||||
| 100 | 0.4 | 50 | 1100*900*1000 | 320 |
| 200 | 0.4 | 50 | 1350*1100*1100 | 450 |
| 300 | 0.4 | 50 | 1500*1200*1200 | 650 |
| 400 | 0.4 | 50 | 1700*1500*1500 | 830 |
| 500 | 0.4 | 50 | 1700*1600*1600 | 950 |
| 600 | 0.4 | 50 | 1800*1600*1600 | 1150 |
| 800 | 0.4 | 50 | 1900*1800*1700 | 1900 |
| 1000 | 0.4 | 50 | 2300*1700*2100 | 2100 |
| 1200 | 0.4 | 50 | 2500*1800*2200 | 2300 |
| 1500 | 0.4 | 50 | 2500*1860*2300 | 2600 |
| 1800 | 0.4 | 50 | 3000*2000*2300 | 4000 |
| 2000 | 0.4 | 50 | 3000*2000*2300 | 5000 |
| 2500 | 0.4 | 50 | 4000*2438*2500 | 6000 |
| 3000 | 0.4 | 50 | 6000*2438*2500 | 7000 |
| 高压负载箱 | ||||
| 1000 | 6/10.5 | 50/60 | 3000*2438*2500 | 3500 |
| 1200 | 6/10.5 | 50/60 | 4000*2438*2500 | 3900 |
| 1500 | 6/10.5 | 50/60 | 4000*2438*2500 | 4500 |
| 1600 | 6/10.5 | 50/60 | 5000*2438*2500 | 5000 |
| 1800 | 6/10.5 | 50/60 | 5000*2438*2500 | 6500 |
| 2000 | 6/10.5 | 50/60 | 6000*2438*2500 | 7500 |
| 2200 | 6/10.5 | 50/60 | 6000*2438*2500 | 8000 |
| 2500 | 6/10.5 | 50/60 | 6000*2438*2500 | 10000 |
| 3000 | 6/10.5 | 50/60 | 7000*2438*2500 | 12000 |
| 4000 | 6/10.5 | 50/60 | 8000*2438*2500 | 14000 |
| 5000 | 6/10.5 | 50/60 | 9000*2438*2500 | 15000 |
| 6000 | 6/10.5 | 50/60 | 12000*2438*2500 | 16000 |
| 7000 | 6/10.5 | 50/60 | 12000*2438*2500 | 17000 |
| 8000 | 6/10.5 | 50/60 | 12000*2438*2500 | 18000 |
