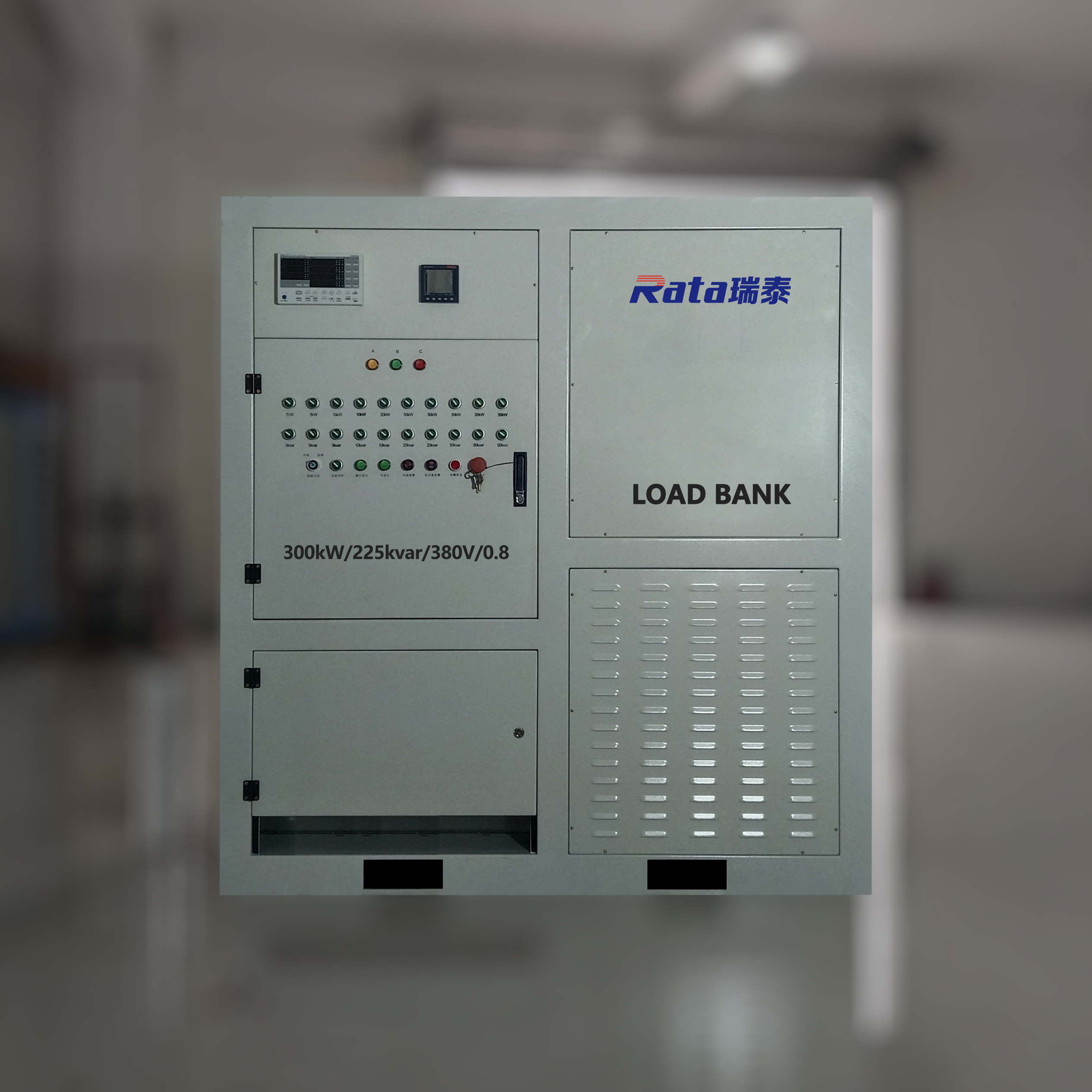

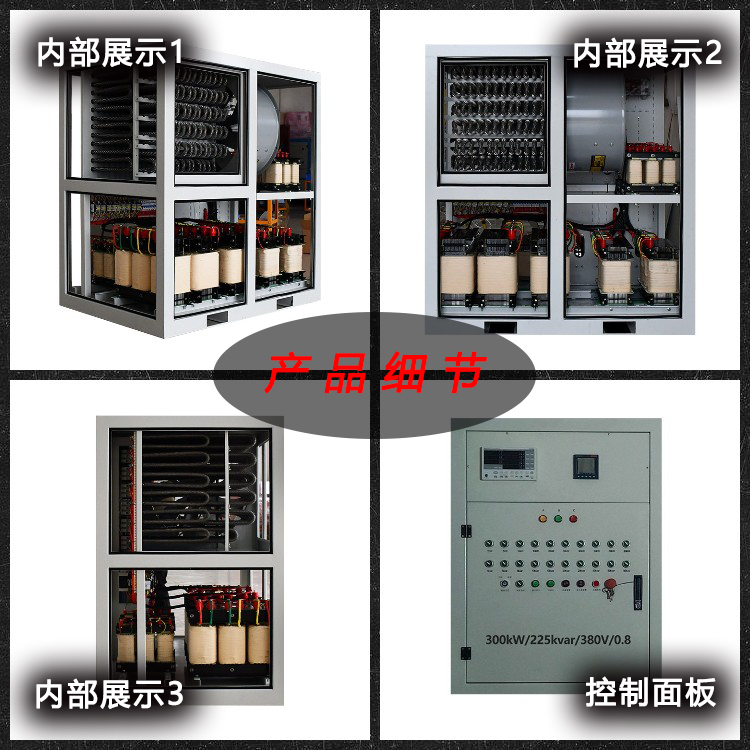

负载箱参数 | 系统组成 | 户外钣金柜式、阻性负载、感性负载、数据采集、电气控制部分、散热装置及负载保护控制 |

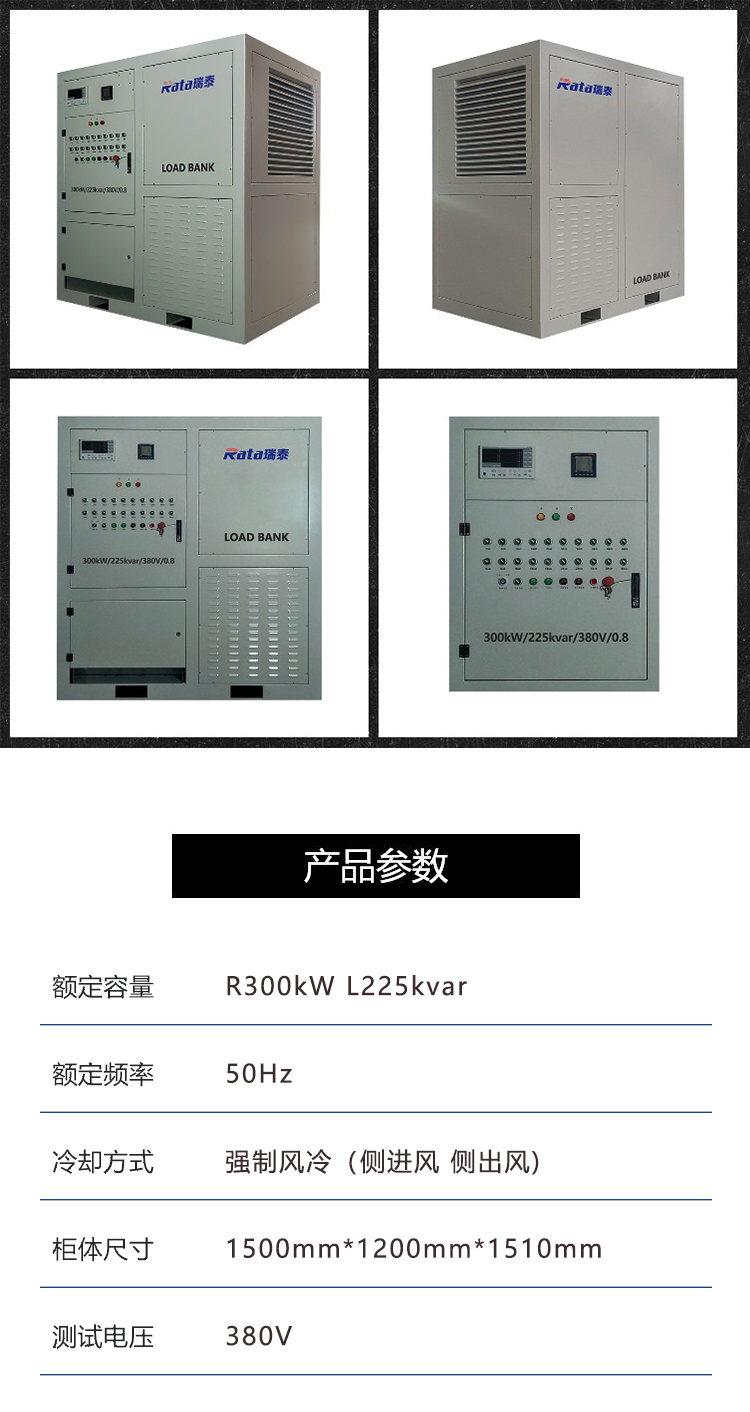

额定容量 | R300kW；L225kvar | |
额定电压 | AC380V | |
额定频率 | 50Hz | |
测试频率 | 50Hz | |
负载特性 | 阻性负载，满足多台并联工作 | |
功率因数 | 0.8 | |
负载接法 | 铜排 | |
加载精度 | ±3% | |
三相平衡度 | 不平衡度≤3% | |
工作方式 | 连续工作 | |
工作电源 | AC380V/50Hz/三相四线制/下进下出 | |
冷却方式 | 强制风冷（侧进风，侧出风） | |
绝缘等级 | F | |
参数测量精度 | 仪表采样精度 0.2 级（电压±0.5%、电流±0.5%、频率±0.1%、功率±1%、功率因数±1%） | |
阻性负载参数 | 最小加载分辨率 | 5kW |
阻性负载容量 | 300kW | |
阻性负载分档 | 5KW*2、10KW*2、20KW、50KW*5 | |
电阻管 | 每根电阻元件的绝缘阻抗DC1000V 20M Ω 以上 耐压 AC2000V 1分钟 每根电阻管的阻值误差：±3% | |
电阻材料 | 特制合金电阻器 | |
冷热态变化 | ≤2% | |
感性负载参数 | 感性负载容量 | 225kvar |
感性负载档位 | 5kvar*3、10kvar*2、20kvar*2、50kvar*3 | |
电抗器 | 每个电抗器的：绝缘阻抗 1500V 5MΩ 耐压 AC30000V 1分钟 每个电抗器的电感量误差：±3% | |
其它 | 负载保护 | 短路、过压、过流、高温、风量、紧急停机保护 |
大气压力 | 86-106Kpa | |
负载箱尺寸 | 1500mm*1200mm*1510mm(长*宽*高；仅作参考) | |
重量 | 约2000Kg（仅作参考） | |
防护等级 | 未使用时 IP23 | |
使用位置 | 户内 | |
安装运输 | 箱体有承重吊孔，符合汽车长途运输条件 | |
负载扩展 | 1+N台负载集装箱并联扩充 | |
箱体颜色 | 根据客户要求 | |
适用范围 | 适用于燃气发电机组、船用柴油发电机组、陆用柴油发电机组、UPS 系统 | |
系统标准 | 满足国际标准标、船标、军标、电信标准的测试 |
