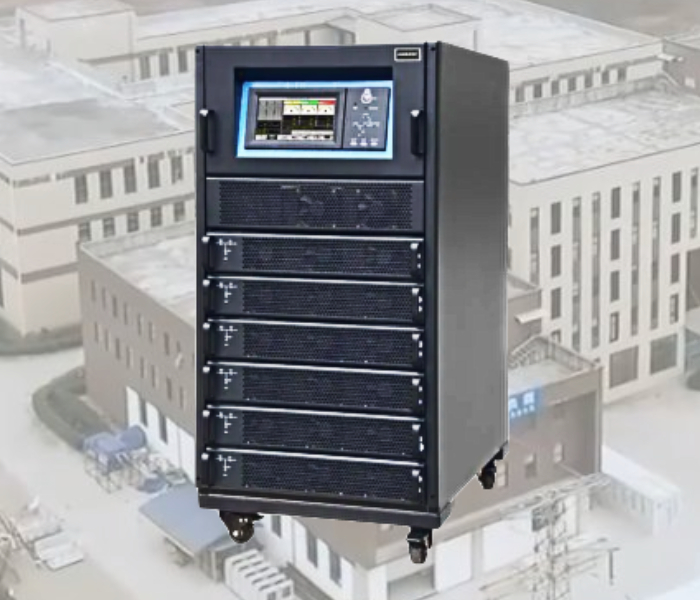

产品概述
270V直流电源主要作为供电系统地面电源,用于向供电系统地面电网络试验模型提供所需的270V直流地面电源。
270V直流电源配电控制系统包含本地控制和远程控制两部分功能。本地控制功能用于本地进行系统的控制及监控管理。远程控制功能主要用于通过网络在远端对系统进行控制及监控管理。其主要由输入电源配电控制和试验电源远程控制两部分组成。
产品技术指标
电源输入 | |
输入电压 | 额定380VAC(线电压),输入电压范围320V~420V |
输入频率 | 45Hz~65Hz |
功率因数 | ≥0.98 |
输入接线方式 | 三相三线+PE |
电源输出 | |
输出电压范围 | 0V~750VDC |
输出电流 | 电压200V~350V输出时,最大输出电流410A;输出电压小于200V时,最大输出电流410A,大于350V时,最大输出电流不小于140A |
负载调整率 | <0.5%FS(FS:一阶段满量程,350V) |
电压调节分辨率 | 0.1V |
输出电压纹波 | ≤0.2V(rms) |
电压测显精度 | ≤0.1%FS(FS:一阶段满量程,350V) |
电流测显精度 | ≤0.5%FS(FS:满量程,400A) |
过载能力 | 5min内允许过载输出电流450A |
保护、功能及接口 | |
输入过压保护 | 有 |
输入欠压保护 | 有 |
输入缺相保护 | 有 |
输出过压保护 | 有 |
输出过流保护 | 有 |
过温保护 | 有 |
工作模式 | 具备恒压CV、恒流CC、恒功率CP等工作模式 |
控制接口 | 具备LAN、RS485/232、数字I/O触发接口 |
本地显示面板 | 可显示电压、电流、功率,LCD显示面板 |
放电功能 | 配备主动放电功能,在关机后15S内,可将输出电压泄放至安全电压 |
本地控制 | 含电源输入控制、输出控制、电压及电流、程控等设定 |
远程控制 | 具有远程控制接口及相应控制软件,并提供相应控制线缆及接头 |
防电流倒灌功能 | 有 |
其他 | |
工作环境温度 | -30℃~50℃ |
储存环境温度 | -40℃~65℃ |
湿度 | ≤90% |
效率 | >92% |
噪音 | <60dB |
冷却 | 强制风冷 |
防护等级 | IP21 |
产品优势 | 具备高可靠性、高冷却效率 |
产品设计 | 机柜式布局 |
产品颜色 | 计算机灰白 |
