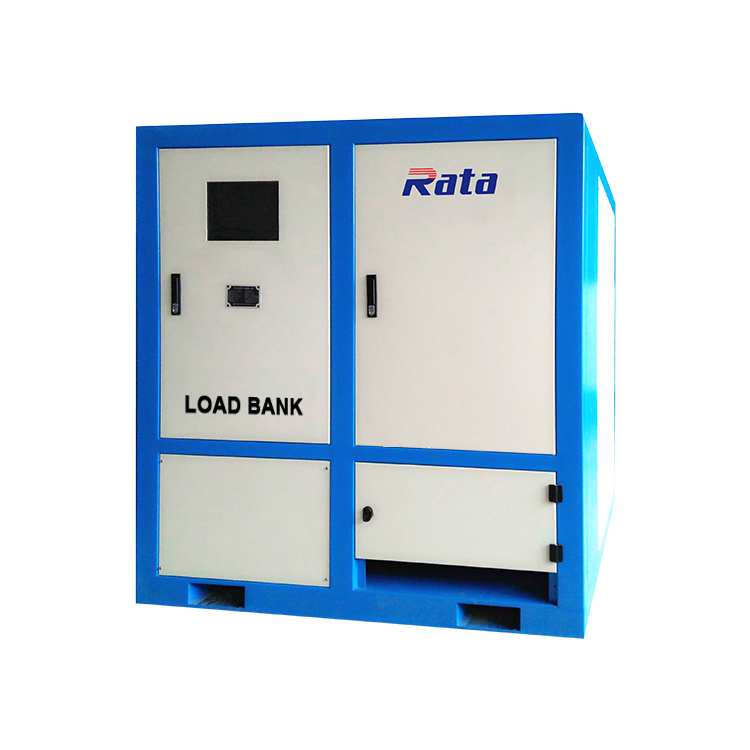

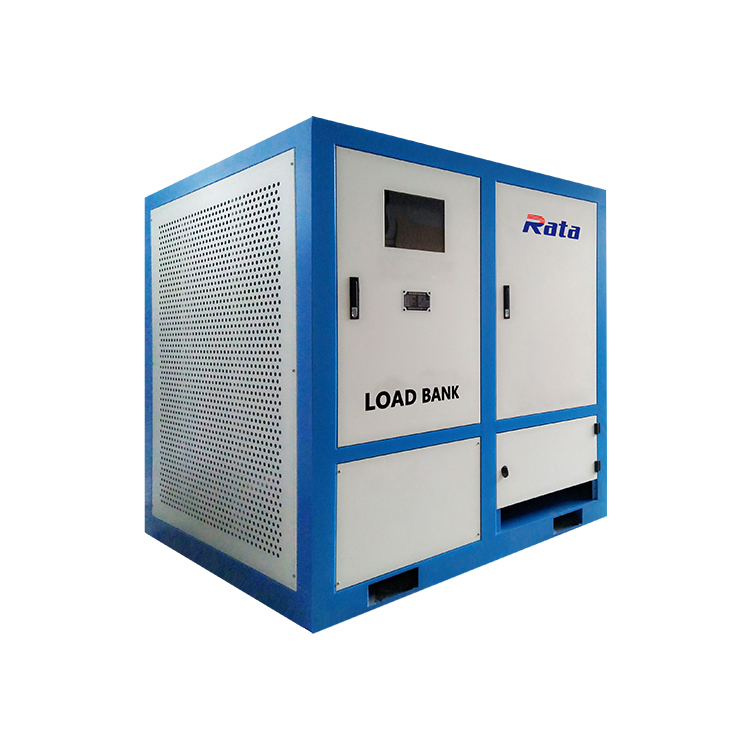

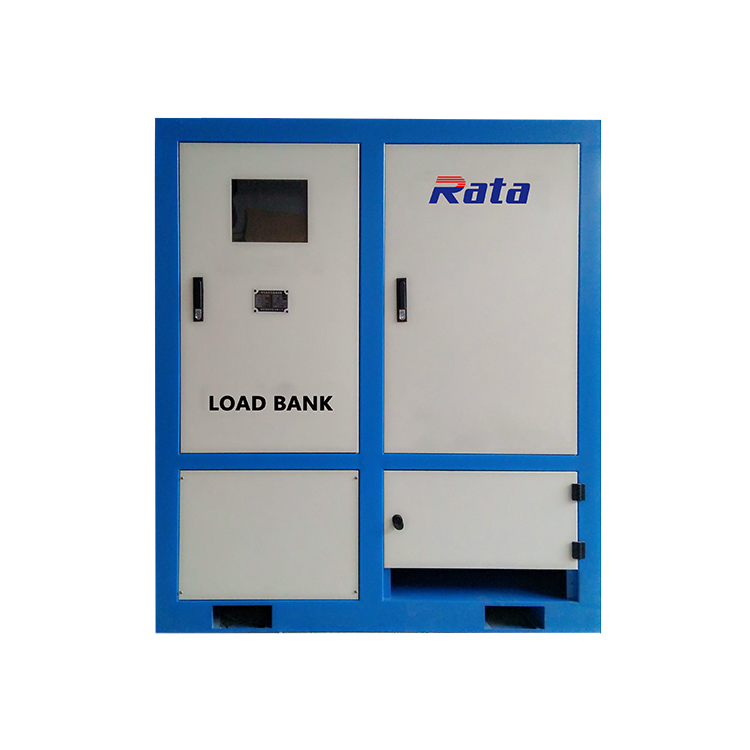

100kW/400V电源负载柜



产品概述

R100kw/400V/50Hz电源负载柜是我公司开发生产的交流电阻负载组。负载组可以进行25%的不平衡测试，功率因数为1.0。采用三相四线制，可对发电机组、变压器、ups等供电设备进行模拟负载试验，此外，本公司针对各种发电机、电源设备接负载测试服务。


应用场景



部分参数

备注：所有参数均可定制
产品名称
电源负载柜
产品规格R100kW/AC400V/50Hz
产品组成一个负载箱（包括干电阻负载、电气控制组件）
负载档位
视具体情况而定
接线方式铜排
电阻

各电阻元件：绝缘阻抗DC1000V/100MΩ以上

耐受交流2000v电压5min

每个电阻管的电阻误差：±3%

控制方式可选本地手动控制，本地自动控制，远程自动控制
负载精度小于等于3%
不平衡度
小于等于1%
最小档位
1kW
工作方式连续工作
负载保护短路、过流、过压、高温、风机故障保护
控制电源
TN-C，380V/50Hz

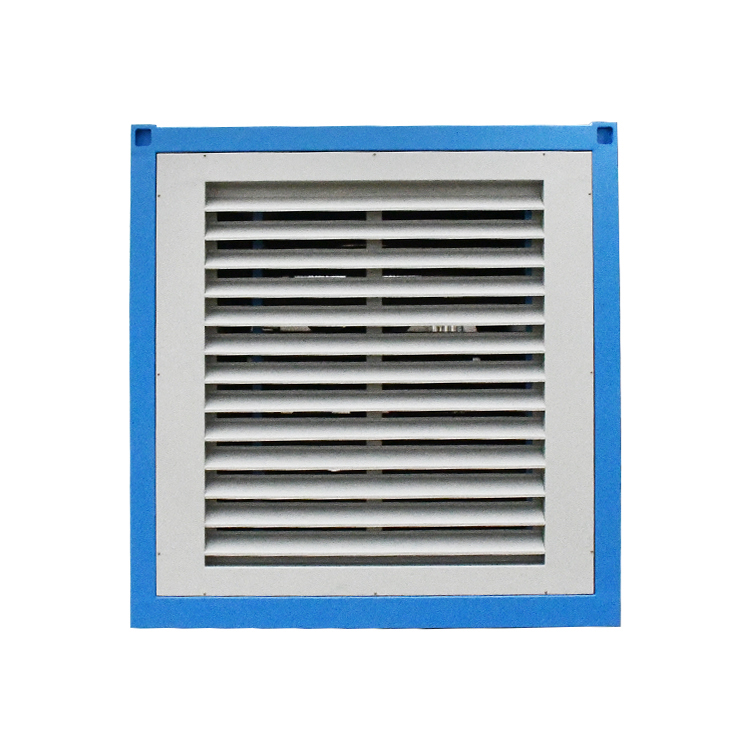

冷却方式强制风冷，水平出风或垂直出风
绝缘等级
F
显示精度0.5%
采样精度0.2%
显示参数三相电压、三相电流、频率、功率等
负载扩展
可进行多个负载并机扩展
参照标准
符合International标准、船舶标准、Military标准和电信标准
柜体颜色定制
环境温度-20℃至50℃
环境湿度小于等于95%
环境气压86kPa至106kPa
海拔高度≤2500m


产品规格

备注：所有参数均可定制
功率（kW）
电压（kV）频率（Hz）
尺寸（mm，L*W*H）重量（Kg）
低压负载箱
1000.4501100*900*1000320
2000.4501350*1100*1100450
3000.4501500*1200*1200650
4000.4501700*1500*1500830
5000.4501700*1600*1600950
6000.4501800*1600*16001150
8000.4501900*1800*17001900
10000.4502300*1700*21002100
12000.4502500*1800*22002300
15000.4502500*1860*23002600
18000.4503000*2000*23004000
20000.4503000*2000*23005000
25000.4504000*2438*25006000
30000.4506000*2438*25007000
高压负载箱
10006/10.550/603000*2438*25003500
12006/10.550/604000*2438*25003900
15006/10.550/604000*2438*25004500
16006/10.550/605000*2438*25005000
18006/10.550/605000*2438*25006500
20006/10.550/606000*2438*25007500
22006/10.550/606000*2438*25008000
25006/10.550/606000*2438*250010000
30006/10.550/607000*2438*250012000
40006/10.550/608000*2438*250014000
50006/10.550/609000*2438*250015000
60006/10.550/6012000*2438*250016000
70006/10.550/6012000*2438*250017000
80006/10.550/6012000*2438*250018000
